의료용 압전 세라믹 디스크에 대해 알아야 할 모든 것

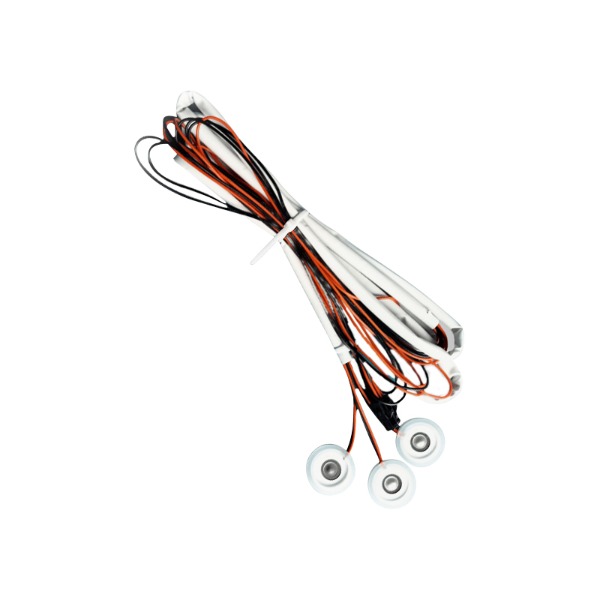

의료용 압전 세라믹 디스크 진단 영상 또는 치료용 초음파에 적합하려면 0.48 이상의 두께 모드 전기 기계 결합 계수(kt)와 35 MRayl 미만의 음향 임피던스를 달성해야 합니다. 이러한 매개변수가 없으면 디스크는 필요한 해상도나 안전한 조직 침투를 생성할 수 없습니다.

산업용 또는 소비자 등급 압전 세라믹과 달리 의료 등급 디스크는 엄격하게 제어되는 유전 손실(tan δ < 0.02)과 300°C 이상의 퀴리 온도를 특징으로 하여 멸균 및 장기간 작동 중에 안정성을 보장합니다.

의료 응용 분야의 중요한 재료 특성

의료용 압전 세라믹 디스크는 일반적으로 변형된 PZT(납 지르콘 티탄산염) 구성 요소로 제작됩니다. 아래 표는 초음파 영상, HIFU(고강도 집속 초음파) 및 유량 센서와 같은 일반적인 의료 용도에 대한 필수 속성 범위를 보여줍니다.

• 압전 전하 상수(d33): 400–600 pC/N – 저전압 여기를 위한 충분한 변위를 보장합니다.
• 비유전율(εr): 1kHz에서 1200~1800 – 의료용 드라이버 회로와 전기 임피던스를 일치시킵니다.
• 기계적 품질 계수(Qm): 60–150 – 영상 또는 치료를 위한 감도(낮은 Qm)와 전력 출력(높은 Qm)의 균형을 유지합니다.
• 밀도(ρ): 7.5~7.8g/cm3 – 인체 조직과의 음향 일치에 영향을 미칩니다.

예를 들어, 심장 초음파 프로브에 사용되는 디스크에는 다음이 필요합니다. KT > 0.5 그리고 ±2μm 미만의 두께 편차 위상 왜곡과 아티팩트를 방지하기 위해 디스크 직경 전체에 걸쳐.

직경 대 두께 비율 및 공진 주파수 선택

의료용 압전 디스크의 작동 주파수는 두께에 반비례합니다. 표준 방사형 모드 디스크의 경우 기본 두께 모드 주파수 f_t(MHz 단위) ≒ N_t / 두께(mm) 여기서 N_t는 주파수 상수(PZT-5A 유형 재료의 경우 일반적으로 1900~2100Hz·m)입니다.

일반적인 의료 주파수 대역 및 해당 디스크 크기:

• 2~5MHz(복부 및 산과 영상): 두께는 0.4~1.0mm, 직경은 일반적으로 10~25mm입니다.
• 7.5~10MHz(혈관 및 소형 부품): 두께 0.2–0.28 mm, 직경 6–12 mm.
• 15~20MHz(안과 및 피부 영상): 두께 0.1–0.13 mm, 직경 3–6 mm.

잘못된 비율을 선택하면 스퓨리어스 모드가 발생합니다. 의료용 디스크는 다음과 같은 측면 모드를 억제해야 합니다. 반경 대 두께 주파수 비율 < 0.7 1차 두께 공명에 대한 간섭을 피하기 위해.

음향 매칭 및 백업 레이어 통합

베어 세라믹 디스크의 음향 임피던스는 ~34 MRayl인 반면 인간의 연조직은 ~1.5 MRayl입니다. 일치하는 레이어가 없으면 초음파 에너지의 88% 이상이 반사됩니다. 디스크-조직 인터페이스에서 장치를 무력화시킵니다.

따라서 의료용 압전 디스크는 단독으로 사용되지 않습니다. 다음이 필요합니다.

• 하나 또는 두 개의 일치하는 레이어 (각각 중간 임피던스(예: 9–12 MRayl))를 사용하여 전송 효율을 80% 이상으로 높입니다.
• 고감쇠 백킹 레이어 (음향 임피던스 15–25 MRayl, 감쇠 > 20dB/cm/MHz) 후면 복사를 약화시키고 펄스 지속 시간을 단축합니다.

예를 들어, 중심 주파수에서 두께가 λ/4인 단일 매칭 레이어를 추가하면 다음과 같은 대역폭이 향상됩니다. 45% ~ 72% , 이미지 해상도를 직접적으로 높입니다.

의료 상황에서의 전기 폴링 및 성능 안정성

제조된 세라믹 디스크는 폴링될 때까지 아직 압전되지 않습니다. 의료용 디스크는 도메인 정렬을 달성하기 위해 100~150°C에서 15~30분 동안 2~4kV/mm의 폴링 전압이 필요합니다. 불완전한 폴링으로 인해 d33이 30% 이상 감소하고 주파수 응답이 불안정해집니다.

폴링 후 디스크는 열 노화 및 안정화를 겪습니다. 의학적 승인 기준은 다음과 같습니다.

• 정전 용량 드리프트 < 3% 37°C(체온), 90% 습도에서 500시간 후.
• 절연 저항 > 10GΩ 환자 접촉 프로브의 전류 누출을 방지하려면 500V DC에서 사용하십시오.
• 200°C 이하에서는 탈분극이 없습니다. 에틸렌 옥사이드 또는 오토클레이브 멸균(121°C)에서도 견딜 수 있습니다.

치료 디스크의 유전 손실 및 열 생성

연속파 또는 높은 듀티 사이클 의료 응용 분야(예: 물리 치료 초음파, 수술 절단)의 경우 디스크는 공명 이동 없이 열을 방출해야 합니다. 핵심 지표는 유전 손실 계수(tan δ) . 1MHz 및 20V/mm에서 의료 치료 디스크는 tan δ < 0.015를 유지하여 1W/cm² 음향 출력에서 ​​온도 상승을 < 15°C로 제한합니다.

tan δ가 0.03인 디스크(저가 산업용 디스크에서 일반적)는 두 배의 열을 발생시켜 다음과 같은 결과를 낳습니다.

• 주파수 드리프트 10°C 상승당 0.5~1.2% , 구동 전자 장치의 디 튜닝을 유발합니다.
• 접착층과의 열팽창 불일치로 인해 50회 미만의 처리 주기 후에 박리 현상이 발생합니다.

따라서 의료 치료 디스크는 최대 진동 속도 < 0.5m/s RMS를 지정하고 프로브 어셈블리에 통합 온도 센서를 포함합니다.

생체 적합성 및 캡슐화 요구 사항

원시 세라믹 디스크 자체는 납 함량으로 인해 생체 적합성이 없습니다(일반적인 PZT에는 중량 기준으로 60~70%의 납이 포함되어 있습니다). 따라서 의료 규제 표준(IEC 60601-2-37, FDA 지침)에서는 캡슐화를 의무화합니다. 디스크는 밀봉되거나 파릴렌-C(두께 5~15μm) 또는 의료용 에폭시로 코팅되어야 합니다.

캡슐화 검증에는 다음이 포함됩니다.

• ISO 10993-5 세포독성 테스트: 캡슐화된 디스크 주변에는 세포 용해가 없습니다.
• 유출 가능한 리드 분석: 모의 체액에서 < 0.1 μg/cm²/일.

적절한 캡슐화 없이는 디스크 하나에 오류가 발생하더라도 프로브 재인증 비용이 초과될 수 있습니다. 건당 $10,000 (규제 신청 및 테스트).

의료 통합 전 성능 테스트

의료용 압전 디스크의 각 배치는 표준화된 전기 및 음향 테스트를 통과해야 합니다. IEEE 176-1987 및 IEC 60483을 기반으로 한 승인/거부 기준:

• 공진 시 임피던스 크기: 공칭값의 ±10%.
• 공진 시 위상각: > 85°(순수 모드).
• 용량 허용 오차: 1kHz, 25°C에서 ±5%.
• 두께 변화: 어레이의 경우 디스크 표면 전체에 걸쳐 ±3μm 이하입니다.

이러한 한계를 통과한 디스크는 추가 조정 없이 의료용 초음파 변환기 또는 치료 애플리케이터에 직접 통합될 수 있으므로 프로브당 엔지니어링 교정에 15~20시간이 절약됩니다.
