Piezo Atomizer 메시 성능에 정밀 레이저 마이크로비아가 결정적인 이유는 무엇입니까?

미세 구멍 정확도가 미스트 품질을 결정하는 곳

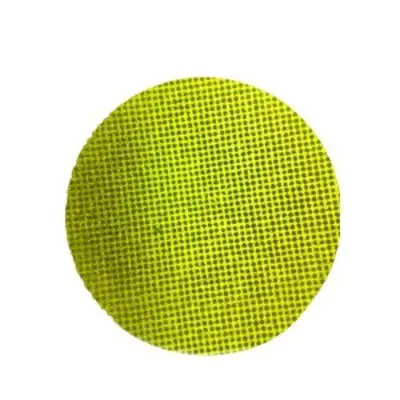

압전 분무기는 얇은 금속 메쉬를 고주파로 진동시켜 전기 에너지를 미세한 스프레이로 변환합니다. 미스트의 특성은 거의 전적으로 액체가 통과하는 구멍의 기하학적 구조에 따라 달라집니다. 엔지니어들이 새로운 메시 디자인을 검토할 때 각 미세 구멍이 얼마나 정확하게 형성될 수 있는지, 얼마나 일관되게 반복될 수 있는지, 그리고 수천 개의 조각에 걸쳐 한계를 유지할 수 있는지 여부를 묻습니다. 이것이 바로 이유이다 정밀 레이저 마이크로비아 의료용 분무기, 미용 기기, 가습기, 아로마 디퓨저 제조업체의 일반적인 경로가 되었습니다.

두 개의 메쉬 플레이트가 책상 램프 아래에서 동일하게 보일 수 있지만 여전히 매우 다른 결과를 얻을 수 있습니다. 하나는 작은 물방울로 이루어진 조밀한 구름을 생성하는 반면, 다른 하나는 표면에 달라붙어 출력을 감소시키는 더 큰 물방울을 생성할 수 있습니다. 구멍 직경, 구멍 깊이, 테이퍼 및 간격은 모두 액체가 플레이트를 통해 밀려나는 방식과 각 물방울이 분리되는 방식에 영향을 미칩니다. 이러한 값의 작은 편차는 불균일한 미스트 밀도, 장치 내부의 일관되지 않은 가열, 한 장치에서 다음 장치로 스프레이가 변경되는 것을 발견한 사용자의 불만으로 나타납니다.

전통적인 기계적 드릴링과 화학적 에칭 모두 이 규모에서는 어려움을 겪고 있습니다. 직경이 수십 마이크로미터 아래로 떨어지면 드릴 비트가 빨리 마모되고 드릴링 중에 형성된 버가 흐름 경로를 방해할 수 있습니다. 에칭은 플레이트 전체에 걸쳐 균일할 수 있지만 각 개별 구멍의 프로파일에 대한 제어는 제한적입니다. 레이저 가공은 물리적인 접촉 없이 에너지가 전달되므로 얇은 포일이 절삭력에 휘어지지 않고 각 구멍이 계획된 순서로 형성될 수 있기 때문에 이러한 어려움을 많이 피할 수 있습니다.

핵심 내용: 미스트 품질은 구멍 형상을 따르며 해당 형상은 일반 기계 가공에서 일반적으로 사용되는 밀리미터 수준이 아닌 마이크로미터 수준에서 제어되어야 합니다.

홀 형상이 액적 거동을 형성하는 방법

직선 구멍과 테이퍼 구멍 비교

두 가지 프로파일 유형이 분무기 메시 디자인을 지배합니다. 직선 구멍은 액체 측에서 스프레이 측까지 일정한 직경을 유지합니다. 모델링과 검사가 간단하며 직경이 단단히 고정되면 예측 가능한 물방울 크기가 생성됩니다. 테이퍼형 구멍은 스프레이 쪽을 향해 넓어져 얕은 원뿔을 형성합니다. 테이퍼는 액체가 들어갈 때 저항을 줄이고 각 물방울이 배출구에서 깨끗하게 방출되는 데 도움이 됩니다. 이는 많은 설계자가 지속적으로 미세한 미스트를 선호하는 방식입니다.

아래 표에는 엔지니어링 팀이 두 프로필 중에서 선택할 때 일반적으로 고려하는 장단점이 요약되어 있습니다.

두 프로필 모두 보편적으로 더 나은 것은 아닙니다. 올바른 선택은 액체의 점도, 목표 액적 범위 및 변환기의 구동 주파수에 따라 달라집니다. 설계 검토에서는 이 세 가지 입력 사항을 먼저 명시해야 합니다. 왜냐하면 문제가 직경만으로 해결될 수 있는지 아니면 각도와 공차가 포함된 전체 프로파일 사양이 필요한지 여부를 결정하기 때문입니다.

판금에서 완성된 메쉬까지의 프로세스 경로

각각 다음 단계를 보호하는 단계를 통해 안정적인 프로세스 경로가 구축됩니다. 레이저 설정이 종이에서 올바르게 보이는 경우에도 단계를 건너뛰거나 순서를 변경하면 최종 구멍 프로필이 바뀔 수 있습니다. 레이저로 성형된 메쉬 플레이트의 일반적인 경로에는 다음 단계가 포함됩니다.

1. 호일 준비: 금속판을 편평하게 펴서 청소하고, 합의된 범위 내에서 두께를 확인하고, 정렬할 참조 모서리를 표시합니다.
2. 고정: 구멍 패턴이 완성된 부품의 장착 기능과 정렬되도록 평평한 스테이지에 포일을 고정합니다.
3. 레이저 구멍 형성: 제어된 스캔 순서에 따라 짧은 펄스로 각 구멍을 형성하고 대상 형상에 대한 스폿 크기와 에너지를 조정합니다.
4. 가장자리 청소: 구멍 직경을 변경하지 않는 단계로 재주조 재료와 미세 버를 제거합니다.
5. 최종 검사 및 포장: 샘플링된 플레이트를 측정하고, 결과를 기록하고, 완성된 메시를 긁힘과 오염으로부터 보호합니다.

스캔 순서에는 특별한 주의가 필요합니다. 레이저가 중단 없이 플레이트를 가로질러 한 방향으로 이동하면 열이 한쪽에 축적되고 먼 가장자리의 구멍이 대상에서 표류할 수 있습니다. 스캔 방향을 번갈아 가며 짧은 냉각 간격을 삽입하면 열 부하가 고르게 분산되어 전체 활성 영역에 걸쳐 직경이 좁아지게 유지됩니다.

구멍, 간격, 평탄도 측정 가능 대상

사양은 공급업체가 생산 현장에서 측정할 수 있도록 작성되어야 합니다. 높은 정밀도와 같은 문구는 구매팀에게 비교할 대상을 제공하지 않습니다. 실제 사양에는 각 특성, 대상 범위 및 이를 검증하는 데 사용되는 방법이 나열되어 있습니다.

측정 계획은 목표 자체만큼 중요합니다. 열을 처리하면 표면 전체에 작은 변화가 생길 수 있으므로 샘플링은 각 플레이트의 중앙과 가장자리를 덮어야 합니다. 한 구역만 검사하는 계획은 나중에 서비스에 실패하는 부품을 승인할 수도 있습니다.

한 익명화된 파일럿에서는 플레이트 중앙에서 측정된 구멍이 허용 오차 범위 내에서 잘 유지된 반면, 외부 가장자리 근처의 구멍은 약 2마이크로미터만큼 이동했습니다. 스캔 순서를 변경하고 냉각 간격을 추가하면 다음 배치의 간격이 줄어들었고 가장자리 측정값은 합의된 한계 내에서 중심과 일치했습니다.

가장자리 품질을 제어하는 레이저 매개변수

펄스 폭 및 에너지 제어

짧은 펄스는 주변 금속으로의 열 확산을 제한하여 각 구멍 주위에 형성되는 재주조 층을 줄입니다. 펄스가 길수록 재료가 더 빨리 제거되지만 흐름 경로가 좁아지고 액적 동작이 변경되는 두꺼운 가장자리가 남을 수 있습니다. 펄스당 에너지는 설계에서 허용하는 것보다 더 넓은 열 영향 밴드를 생성하지 않고 재료를 깨끗하게 제거해야 합니다.

스팟 오버랩 및 스캔 전략

연속적인 펄스 간의 중첩에 따라 각 구멍의 벽이 얼마나 매끄럽게 형성되는지가 결정됩니다. 겹치는 부분이 너무 적으면 울퉁불퉁한 프로필이 남고, 겹치는 부분이 너무 많으면 시간이 낭비되고 열이 추가됩니다. 많은 팀이 짧은 다중 패스 전략을 사용합니다. 대략적인 패스로 구멍을 형성하고 낮은 에너지로 마무리하는 패스로 벽을 다듬고 잔여 가장자리 재료를 제거합니다.

가스 및 잔해물 제거 지원

보조 가스는 형성 중에 구멍에서 녹은 잔해물을 제거합니다. 방향, 압력, 청결도가 모두 결과에 영향을 미칩니다.

• 가스 흐름은 입자가 구멍 내부에 다시 ​​정착되지 않도록 출구 측에서 잔해를 밀어내야 합니다.
• 과도한 힘은 얇은 포일을 진동시켜 패턴을 바꿀 수 있으므로 압력의 균형을 맞춰야 합니다.
• 여과는 장기간 생산이 진행되는 동안 재침적된 입자를 다음 목표 영역에서 멀리 유지합니다.

가장자리 품질이 하나의 매개변수로 고정되는 경우는 거의 없습니다. 이는 펄스 에너지, 오버랩, 스캔 순서 및 가스 흐름이 결합된 결과입니다.

일반적인 결함 및 조기 발견 방법

레이저로 형성된 메쉬의 대부분의 결함은 소수의 원인으로 거슬러 올라갑니다. 증상을 조기에 인식하면 전체 배치가 영향을 받기 전에 프로세스를 수정하는 것이 훨씬 더 쉬워집니다.

• 부분적으로 막힌 구멍: 일반적으로 재침적된 잔해로 인해 발생합니다. 투과광 샘플링을 통해 문제를 신속하게 파악할 수 있습니다.
• 테이퍼 드리프트: 장거리 달리기 후 초점 이동으로 인해 종종 발생합니다. 고정된 간격으로 초점을 확인하면 프로필이 안정적으로 유지됩니다.
• 출구측 버: 일반적으로 가스 흐름이 낮거나 설비가 마모된 것과 관련이 있습니다. 단면 검사를 통해 원인을 확인합니다.
• 플레이트 전체에 퍼진 직경: 일반적으로 열 드리프트로 인해 발생합니다. 중앙과 가장자리의 샘플링을 통해 추세를 식별합니다.

실제 사례는 이러한 수표가 어떻게 성과를 거두는지 보여줍니다. 한 구매자는 플레이트 1,000개 중 약 18개가 흐름 테스트에 실패했다고 보고했습니다. 근본 원인 분석에서는 설비 교체 중에 약간 이동한 가스 노즐을 지적했습니다. 공급업체는 교대 근무가 시작될 때마다 정렬 검사를 추가했고, 2주 만에 실패율이 플레이트 1,000개당 2개 미만으로 떨어졌습니다.

구매자의 신뢰를 구축하는 검증 방법

광학 및 전자현미경

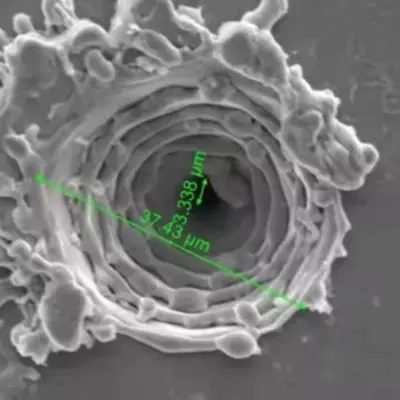

광학 현미경은 일상적인 샘플링에 충분히 빠르며 직경 및 피치 검사에 적합합니다. 전자현미경은 훨씬 더 높은 배율을 제공하며 광학적 방법으로 놓칠 수 있는 벽 구조, 재주조 층 및 미세 균열을 드러냅니다. 균형 잡힌 계획은 일일 생산을 위한 광학 검사와 검증 및 실패 분석을 위한 전자 이미징을 사용합니다.

기능적 흐름 및 스프레이 테스트

치수 데이터는 구멍의 크기가 올바른지 입증하지만 메시가 제대로 작동하는지 입증하지는 않습니다. 기능 테스트는 최종 장치를 모방한 고정 장치의 유량, 스프레이 패턴 및 액적 분포를 측정합니다. 이러한 결과를 치수 보고서와 비교하면 사양이 사용 중 중요한 속성을 포착하는지 여부를 알 수 있습니다.

치수 보고서는 구멍의 크기가 올바른지 입증하고 스프레이 테스트는 메시가 제대로 작동하는지 입증합니다.

안정적인 분무를 위한 메쉬 재료 선택

재료 선택은 레이저 동작과 장기적인 메시 성능을 모두 결정합니다. 각 금속 계열은 열에 다르게 반응하며 고유한 부식 프로필을 가지고 있습니다.

오스테나이트계 스테인리스강 우수한 내식성과 안정적인 기계적 거동을 제공하므로 수성 용액과 접촉하는 장치에 일반적으로 선택됩니다. 이는 깨끗한 구멍 벽을 형성하지만 재주조 층을 제한하기 위해 세심한 열 제어가 필요합니다.

니켈 기반 합금 지속적인 진동 하에서 강한 피로 저항을 제공합니다. 비용이 더 높고 처리 기간이 더 좁더라도 플레이트가 긴 수명 동안 모양을 유지해야 하는 까다로운 응용 분야에 적합합니다.

코팅 포일 화학적 호환성 또는 습윤 제어를 위해 표면층을 추가합니다. 코팅은 균열 없이 레이저 가공을 견뎌야 하므로 코팅 유형과 레이저 매개변수를 함께 검증해야 합니다.

포일 두께는 또 다른 중요한 결정입니다. 얇은 포일은 더 깔끔하게 관통되지만 취급 및 고정 중에 더 쉽게 변형됩니다. 두꺼운 포일은 모양을 유지하지만 더 긴 사이클 시간과 더 엄격한 테이퍼 제어가 필요합니다. 목표 구멍 프로파일에 두께를 맞추는 것은 일반적으로 사이클 시간과 수율의 균형을 맞추는 가장 효과적인 방법입니다.

구매자를 위한 소싱 체크리스트

구매자가 어떤 질문을 해야 할지 알면 기술적 능력을 판단하기가 더 쉽습니다. 아래 체크리스트는 구매 및 엔지니어링 팀이 브로셔 주장보다는 증거를 바탕으로 공급업체를 비교하는 데 도움이 됩니다.

1. 게시된 수치뿐만 아니라 샘플 조각을 사용하여 달성 가능한 최소 구멍 크기를 확인하십시오.
2. 플레이트 전체의 실제 직경 분포를 보여주는 측정 보고서를 요청하세요.
3. 생산 중에 초점, 가스 흐름 및 고정 장치 정렬을 모니터링하는 방법을 문의하십시오.
4. 공정 경로, 특히 가장자리 청소 및 최종 검사를 검토하십시오.
5. 첫 번째 주문 전에 서면으로 샘플링 계획 및 허용 기준에 동의합니다.
6. 대량 생산으로 전환하기 전에 파일럿 배치로 시작하십시오.

이러한 각 사항을 일반 용어로 설명하는 공급업체는 일반적으로 보다 엄격한 프로세스를 실행합니다. 동일한 프로세스에 대한 기술 개요를 보려면 관련 문서를 검토하세요. 분무기 메시용 레이저 마이크로비아 작업 범위와 측정 방법을 설명하는 페이지입니다.

자주 묻는 질문

Q1: 분무기 메쉬에 적합한 구멍 크기는 무엇입니까?

많은 분무기 디자인은 약 2~30 마이크로미터 사이의 구멍을 사용합니다. 최선의 선택은 액체, 원하는 액적 범위 및 변환기 주파수에 따라 다르므로 설계가 고정되기 전에 샘플을 통해 목표를 확인해야 합니다.

Q2: 레이저 가공은 얇은 포일의 화학적 에칭과 어떻게 비교됩니까?

에칭은 플레이트 전체에 걸쳐 우수한 균일성을 제공하지만 개별 구멍 프로파일에 대한 제어는 제한적입니다. 레이저 가공은 정의된 테이퍼 및 모서리 품질을 사용하여 계획된 순서에 따라 각 구멍을 형성합니다. 이는 프로파일 자체가 사양의 일부인 경우 중요합니다.

Q3: 샘플을 파괴하지 않고 구멍 형상을 어떻게 확인할 수 있습니까?

광학 현미경 및 투과광 샘플링을 통해 부품을 절단하지 않고도 직경, 피치 및 막힘을 확인할 수 있습니다. 테이퍼 및 벽 구조의 경우 생산 부품은 그대로 유지하면서 동일한 매개변수로 처리된 증인 조각을 분할할 수 있습니다.

Q4: 견적 요청에는 어떤 정보가 포함되어야 합니까?

호일 재료 및 두께, 구멍 레이아웃 도면, 목표 직경 범위, 프로파일 유형, 활성 영역 크기, 샘플링 기대치, 파일럿 및 대량 주문에 대한 예상 수량을 포함합니다. 명확한 입력을 통해 수정 주기가 줄어들고 견적이 더욱 정확해집니다.

Q5: 첫 번째 배치가 때때로 더 오래 걸리는 이유는 무엇입니까?

첫 번째 배치에는 일반적으로 매개변수 조정, 고정 장치 확인 및 검사 교정이 포함됩니다. 프로세스가 안정되면 이후 배치가 더 빠르게 진행되기 때문에 많은 구매자가 파일럿 실행을 적격성 평가 단계로 간주합니다.

사양을 안정적인 미스트 출력으로 전환

안정적인 미스트 출력은 장치가 조립되기 훨씬 전부터 시작됩니다. 이는 명확하게 정의된 구멍 형상, 각 단계를 보호하는 프로세스 경로, 메시가 실제로 사용되는 방식을 반영하는 측정 방법으로 시작됩니다. 이러한 요소가 정렬되면 플레이트는 첫 번째 장치에서 마지막 장치까지 동일한 스프레이를 전달합니다.

새로운 분무기 설계를 계획하는 팀의 경우 가장 유용한 다음 단계는 서면 사양과 샘플 실행입니다. 구멍 프로파일, 재료 및 검증 계획을 함께 작업하고 미세 구멍 처리 최종 목표를 설정하기 전에 프로세스 제한을 비교하는 방법을 참조하세요.
